BQD系列防爆电磁启动器

1、适用于爆炸性气体环境1区、2区危险场所。2、适用于IIA、IIB、IIC类爆炸性气体环境。3、适用于可燃性粉尘环境21区、22区场所。4、户内、户外(IIP54、IP65*)5、广泛用于石油开采、炼油、化工、海洋石油平台、油轮等易燃易爆气体环境,也用于军工、金属加工等可燃性粉尘场所。产品特点PRODUCT FEATURESNo.1硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、

  • 产品类型: 防爆电气

1、适用于爆炸性气体环境1区、2区危险场所。

2、适用于IIA、IIB、IIC类爆炸性气体环境。

3、适用于可燃性粉尘环境21区、22区场所。

4、户内、户外(IIP54、IP65*)

5、广泛用于石油开采、炼油、化工、海洋石油平台、油轮等易燃易爆气体环境,也用于军工、金属加工等可燃性粉尘场所。

产品特点PRODUCT FEATURES


No.1

硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民、常熟等一线品牌,可根据用户要求定制,也可增加配置,例如可加装电涌保护器、电流表、电压表、互感器等。

No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。



1、外壳采用LZ102铸铝合金压铸成型,表面高压静电喷塑;

2、内装交流接触器,热继电器、自复位转化开关,带总开关时还装有高分断小型断路器;

3、可控制交流50Hz、380V三相异步电动机的直接起动停止,并具有过载和断相及失压保护;

4、可带远控;

5、钢管或电缆布线均可;

6、电流63A。

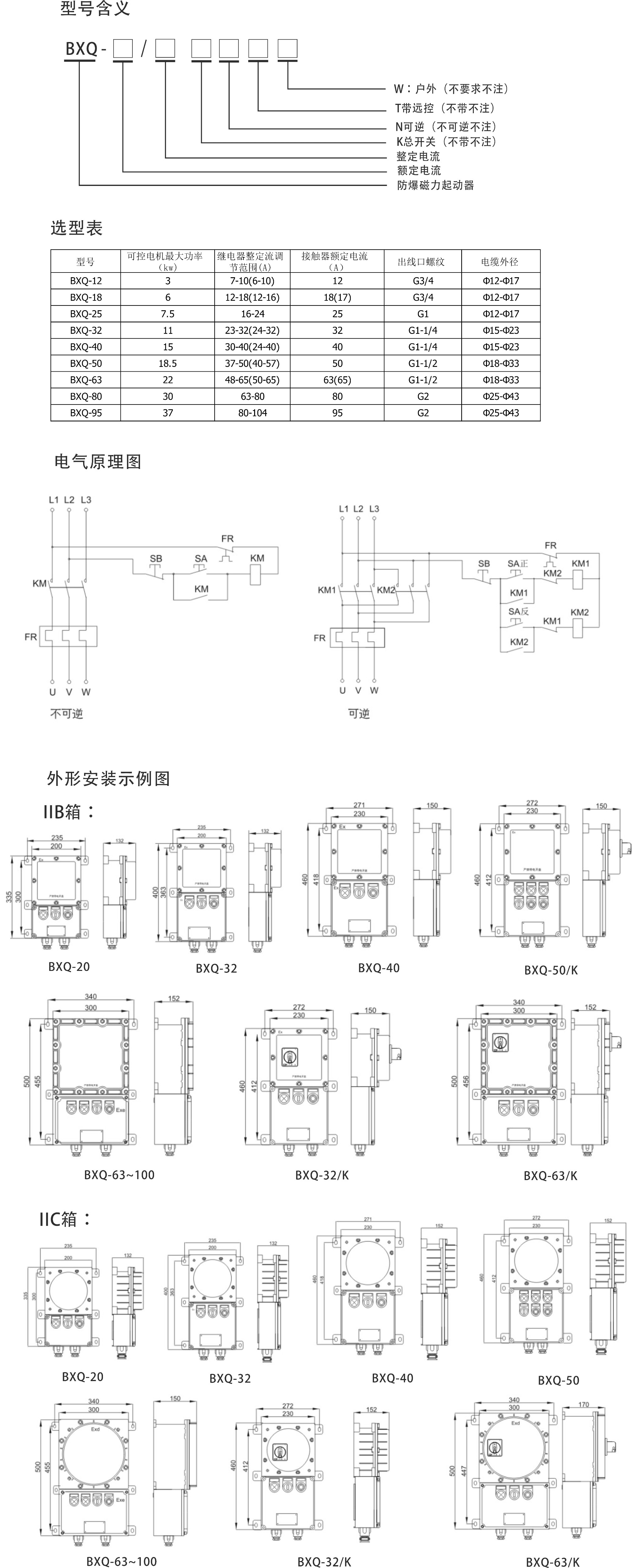

型号规格含义MODEL SPECIFICATION MEANING


规格参数PRODUCT PARAMETERS

型号(A)

额定电流(V)

额定电压

热缆电器整定电流调节范围(A)

控制电动机功率(KW)

防爆标志

防爆等级

防腐等级

BQD-12(16)

12(16)

220V

380V

0.25~0.35

0.32~0.50

0.45~0.72

0.68~1.10

1.0~1.6

1.5~2.4

2.2~3.5

3.2~5.0

4.5~7.2

6.8~1.1

10~16,15~24

22~33,30~45

50~63,56~85

85~125

4

Exde IIB T6 Gb

ExtD A21 IP65 T80℃

IP54,

IP65*

WF1

WF2*

BQD-25(32)

25(32)

8

BQD-40(50)

40(50)

18

BQD-63

63

28

BQD-95

95

45

BQD-12N(16N)

12(16)

4

BQD-25N(32N)

25(32)

8



电气原理图ELECTRICAL SCHEMATIC


尺寸规格DIMENSIONS


资质认证QUALIFICATION
