BXM系列户外防腐防爆配电箱

1.适用于爆炸性气体环境1区、2区危险场所;2.适用于IIA、IIB、IIC级爆炸性气体环境;3.适用于可燃性粉尘环境20区、21区、22区;4.适用于温度组别为T1—T6的环境;5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境。产品特点PRODUCT FEATURESNo.1硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民

  • 产品类型: 防爆电气

1.适用于爆炸性气体环境1区、2区危险场所;

2.适用于IIA、IIB、IIC级爆炸性气体环境;

3.适用于可燃性粉尘环境20区、21区、22区;

4.适用于温度组别为T1—T6的环境;

5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境。

产品特点PRODUCT FEATURES


No.1

硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民、常熟等一线品牌,可根据用户要求定制,也可增加配置,例如可加装电涌保护器、电流表、电压表、互感器等。

No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。



1. 本产品外壳采用铝合金压铸成型,表面经高速抛丸后粉末静电喷塑,外形美观;

2. 本产品为复合型防爆结构,开关箱采用隔爆型结构,母线箱及接线箱采用增安型结构;

3. 采用模块化设计,各种回路可以自由组合;

4. 内装高分断小型漏电断路器或塑壳式漏电断路器,通过操作防爆客体外的手柄而实现分合;

5. 本产品全面推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好;

6. 具有过载、短路、缺相、漏电保护功能;

7. 所有紧固件均采用抗强腐蚀的304不锈钢材质;

8. 布线方式,钢管或电缆、防爆软管均可;

9. 可根据用户要求特殊定制;

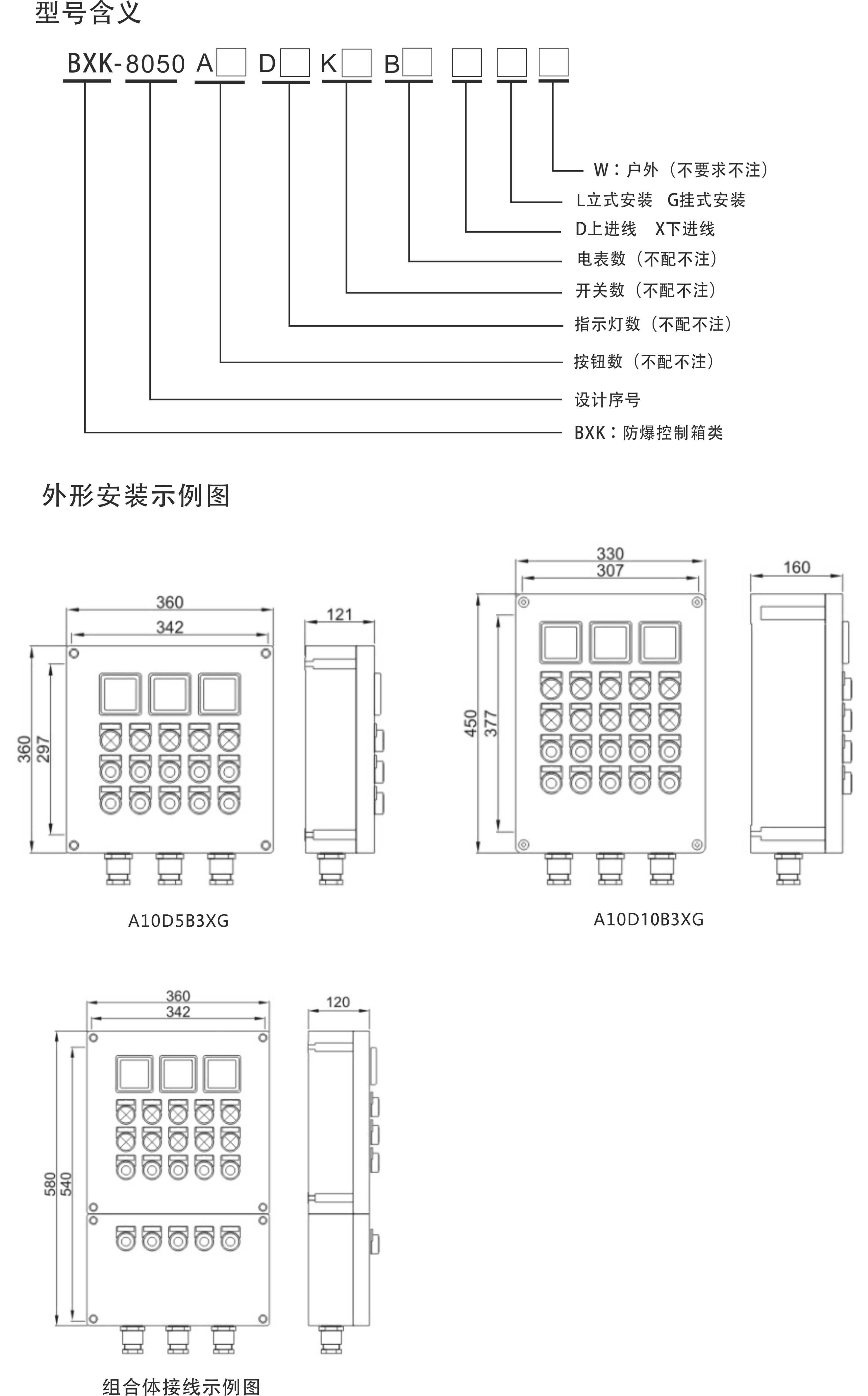

型号规格含义MODEL SPECIFICATION MEANING


规格参数PRODUCT PARAMETERS

防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;

总开关电流:10A—800A;分开关电流:1A—630A;

防护等级:IP54/IP55/IP65;

螺纹规格:DN15-DN100/G1/2-G4寸

引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

引入引出方向:上进上出,下进下出(可按客户要求不受限制)

电气原理图ELECTRICAL SCHEMATIC


资质认证QUALIFICATION
