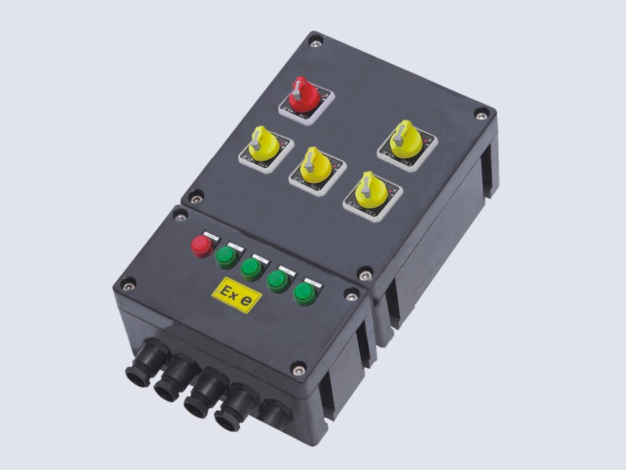

BXMD8050防爆防腐照明配电箱

1.适用于爆炸性气体环境1区、2区危险场所;2.适用于IIA、IIB、IIC级爆炸性气体环境;3.适用于可燃性粉尘环境20区、21区、22区;4.适用于温度组别为T1—T6的环境;5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境;产品特点PRODUCT FEATURESNo.1硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民

  • 产品类型: 防爆电气

1.适用于爆炸性气体环境1区、2区危险场所;

2.适用于IIA、IIB、IIC级爆炸性气体环境;

3.适用于可燃性粉尘环境20区、21区、22区;

4.适用于温度组别为T1—T6的环境;

5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境;

产品特点PRODUCT FEATURES


No.1

硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民、常熟等一线品牌,可根据用户要求定制,也可增加配置,例如可加装电涌保护器、电流表、电压表、互感器等。

No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。



1.外壳采用外壳为增安型结构,采用玻璃纤维增强不饱和聚酯树脂. (SMC)压制而成,外形美观,具有耐腐蚀,耐冲击,热稳壳体和盖的接合面为曲面迷宫式结构,确保了较高的防护等级或ZL102铝合金压铸成型,表面高压静电喷塑,不锈钢外露紧固件;

2.具有防水、防尘,防腐等性能;

3. 内装元件:小型断路器 ,塑壳断路器,防水防尘配电箱极数:1P、2P、3P、4P、1PL、2PL、3PL、4PL

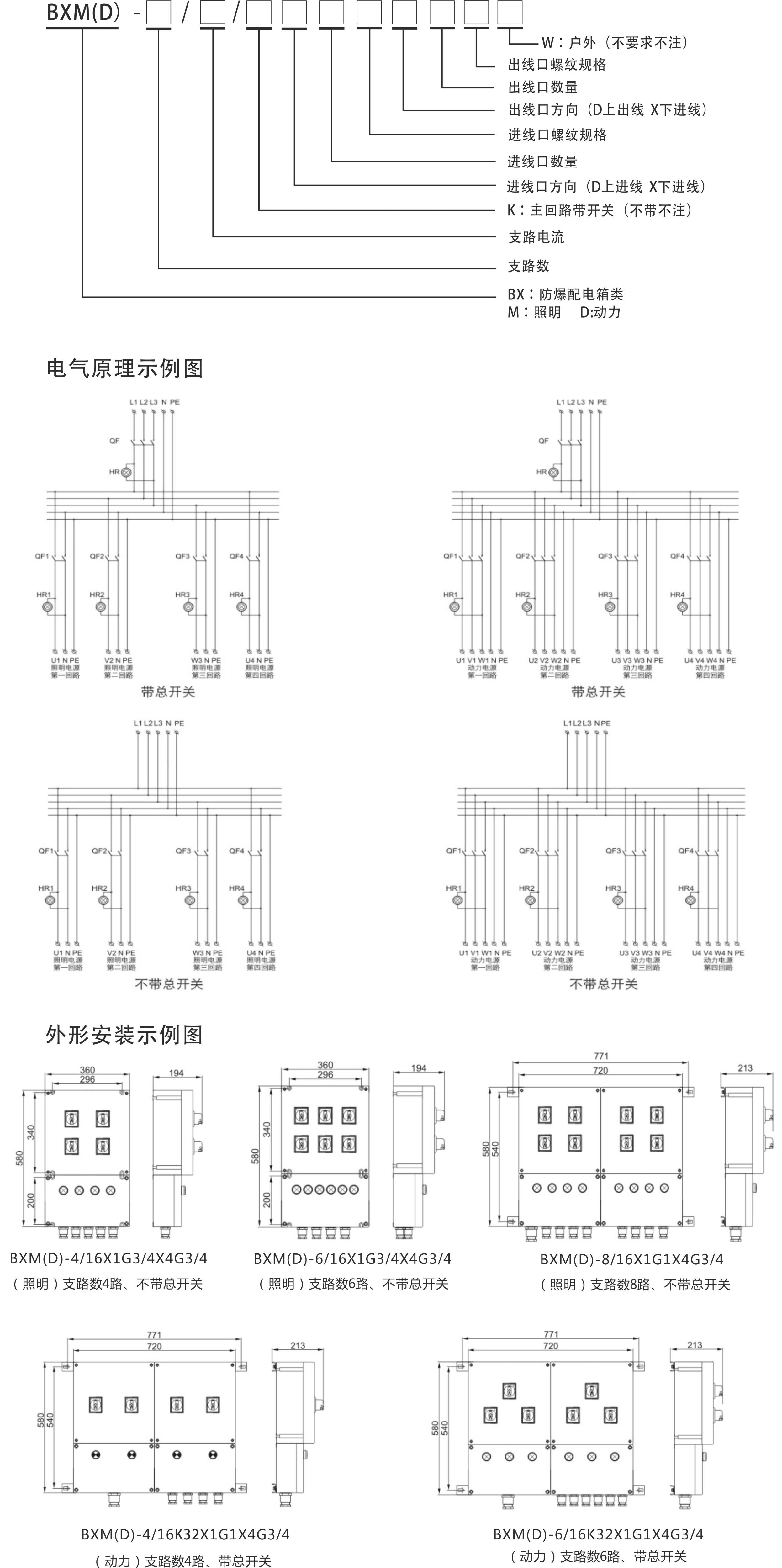

型号规格含义MODEL SPECIFICATION MEANING


规格参数PRODUCT PARAMETERS

1.防爆标志:ExedⅡCT6

2.防护等级:IP65

3.防腐等级:WF2 ,

4.使用类别:AC-3、AC-4

5.额定电压:220V/380V ,

6.额定电流:10A ,

7.电缆外径:Φ12mm~Φ17mm ,

8.进线口螺纹:G1”

9.指示灯电压代号:a:AC/DC12-36V,b:AC/DC48-100V ,c:DC220V ,d:AC200-380V

10.指示灯颜色代号:R:红色、G:绿色、Y:黄色、W:白色

11.按钮触头型式代号:Ⅰ:一常开一常闭 Ⅱ:二常开 Ⅲ:二常闭

电气原理图ELECTRICAL SCHEMATIC
