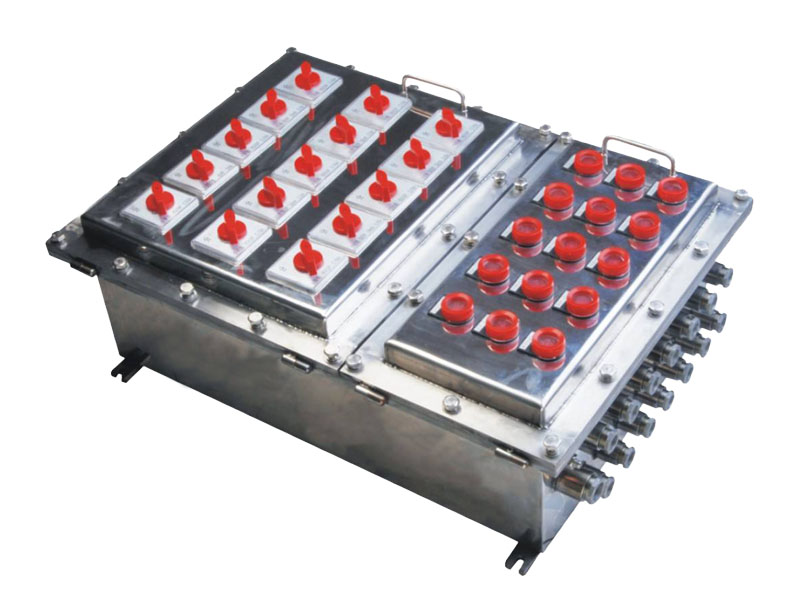

BXM系列化316不锈钢防爆防腐照明配电箱

1.适用于爆炸性气体环境1区、2区危险场所;2.适用于IIA、IIB、IIC级爆炸性气体环境;3.适用于可燃性粉尘环境20区、21区、22区;4.适用于温度组别为T1—T6的环境;5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境;产品特点PRODUCT FEATURESNo.1硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民

  • 产品类型: 防爆电气

1.适用于爆炸性气体环境1区、2区危险场所;

2.适用于IIA、IIB、IIC级爆炸性气体环境;

3.适用于可燃性粉尘环境20区、21区、22区;

4.适用于温度组别为T1—T6的环境;

5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境;

产品特点PRODUCT FEATURES


No.1

硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民、常熟等一线品牌,可根据用户要求定制,也可增加配置,例如可加装电涌保护器、电流表、电压表、互感器等。

No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。



◆本产品外壳采用不锈钢钢板焊接成型,配不锈钢外露紧固件,产品外形美观。

◆防爆动力(电磁起动)配电箱采用复合型,模块结构,各回路可根据需要自由组装,一般开关箱采用隔爆型结构,母线箱出线箱采用增安型结构.

◆内装元件可根据用户要求配置,可在箱面或远程操作,也可两地操作,具有分断、过载、失压保护和短路自动切断功能。 可根据客户要求特制,如加装电涌保护器、电流表、电压表等,外可配挂锁金属手柄。

◆适用于控制多台电动机,各个支路均配断路器保护,还可为照明或仪表配出电源。

◆钢管或电缆布线均可.

◆符合GB3836-2000,IEC60079标准要求     订货须知

◆用户在订货时,须注明配电箱的回路数、回路电流及断路器的极数,若带总开关则需注明总开关电流及极数,并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时,则需提供原理图。

◆由于产品变化种类比较多,外形安装尺寸及拼装形式需与客户交底后另行提供。

型号规格含义MODEL SPECIFICATION MEANING


规格参数PRODUCT PARAMETERS

1.防爆标志:ExedⅡCT6

2.防护等级:IP65

3.防腐等级:WF2 ,

4.使用类别:AC-3、AC-4

5.额定电压:220V/380V ,

6.额定电流:10A ,

7.电缆外径:Φ12mm~Φ17mm ,

8.进线口螺纹:G1”

9.指示灯电压代号:a:AC/DC12-36V,b:AC/DC48-100V ,c:DC220V ,d:AC200-380V

10.指示灯颜色代号:R:红色、G:绿色、Y:黄色、W:白色

11.按钮触头型式代号:Ⅰ:一常开一常闭 Ⅱ:二常开 Ⅲ:二常闭

电气原理图ELECTRICAL SCHEMATIC


资质认证QUALIFICATION

江苏东道防爆科技
